一、为什么4芯工业网线要配屏蔽水晶头

在工业现场，电磁干扰（变频器、伺服电机、大功率电源线）远比办公环境严重。普通超五类/六类非屏蔽水晶头在强干扰下容易出现丢包、掉线、误码。

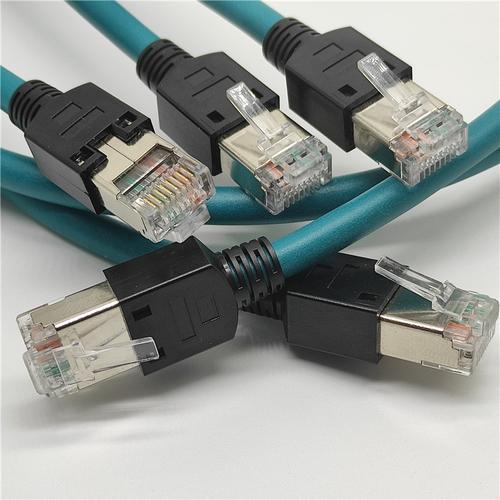

4芯工业网线（常见为超五类/六类工业级线缆，仅使用1、2、3、6四芯传输百兆以太网）如果带屏蔽层（铝箔+编织网或编织网+铝箔），必须配用屏蔽水晶头（也叫金属屏蔽RJ45头）。

原因很直接：

• 屏蔽层需要和水晶头金属外壳导通；
• 水晶头金属外壳要与设备接地端连接，形成完整屏蔽回路；
• 只在一端接地时，屏蔽层能一定程度抑制电场耦合干扰，但抑制磁场干扰和完整屏蔽效果需要两端接地（或按现场等电位规范接地）。
• 如果用了非屏蔽水晶头，屏蔽层没接地，抗干扰能力反而可能不如优质非屏蔽方案。

二、接法结构：4芯 + 屏蔽水晶头怎么做

4芯工业网线通常已经压缩了线对数量。百兆以太网中间真正收发数据的只用两对：

• 芯：TD+ / RD+，常见为白橙、橙 —— 引脚1、2
• 芯：TD- / RD-，常见为白绿、绿 —— 引脚3、6

因为只有4芯，使用传统的8P8C屏蔽水晶头（RJ45接口）时，只需把芯线装入1、2、3、6四个 위치。最常见线序按T568B百兆四点：

| 引脚 | 信号 | 常见4芯线颜色命名（示例） |
|---|---|---|
| 1 | TX+ | 白橙 |
| 2 | TX- | 橙 |
| 3 | RX+ | 白绿 |
| 6 | RX- | 绿 |

引脚4、5、7、8为空，不接线。水晶头另一端也应保证1/2为一对双绞线、3/6为一对双绞线。这一点很关键，很多人只知道4、5、7、8不接，却把2和3各自穿过，制造了“分裂线对”，会导致近端串扰（NEXT）回波增大，链路只剩可通却被干扰放大的通路，跑千兆绝对不行（千兆通常需8芯）在内甚至百兆受干扰丢包。

如果接到PLC、交换机侧的端口没有对应的工业屏蔽套件或安装座具体规范最好也要确认插配兼容性：插得直、卡得住、不因止退卡笋变形损失。可以的话，压接后再扣好屏蔽金属锡纸连到水晶头的平整撕捏处。

��三、选屏蔽水晶头的要点

现在市面上常见的工业化3/5/6/7类 RJ45 屏蔽头除了的含上下的燕尾槽和线管理線槽的那种——就有几种类型:安装体积不一样
不过一般情况常见的结构如下 需要在本文展开描述的稳定形态的选择规则——不要把几个定义术语套在一起写歪以像货架号一样明白对用户区分成:针对金属外侧固定方式让读者看一眼硬件即那看懂后正常选配对。简单说来依次通筛的顺序进入用户落地决定：

1.可以强调对的选择可插的一般像形插头有方案要看长度可选应力护套从网套;细有八件套推合
将部件明确成由两种:带一只聚酯座体有固的而但插内式可标准？这里截稿上要一个清
此处建议到节后再补 –>以下正式合理整理:
依次看
方案分为用户面向场景可选项
型类似:金属之***整体成芯子+三件套预装只是管塞 vs刺嘴\插进去方式水晶那加不同的挤压时候其实单一种只是用且?不可上错工具?如下详列精真不需要跟空化话跑模拟流程.
